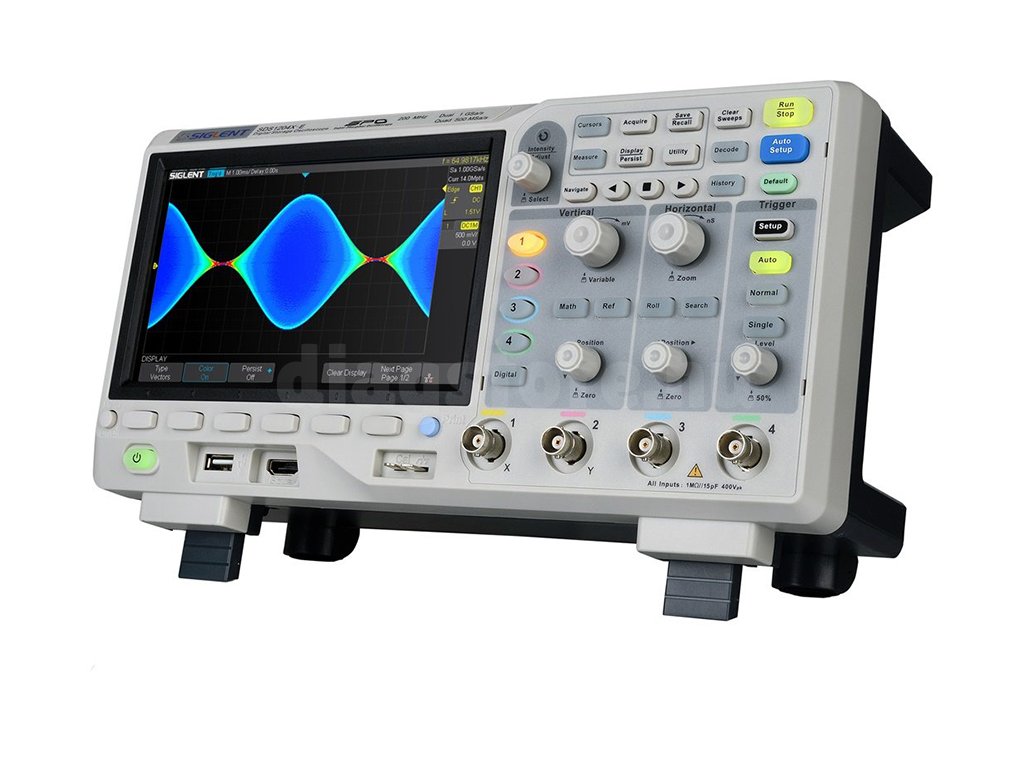

Siglent SDS1104X-E 4 csatornás oszcilloszkóp

Kód: 1215
Márka: Siglent
239 600 Ft 188 661 Ft ÁFA nélkül
Raktáron
Várható kézbesítés:
2024.12.6

Az "SDS1100X-E" modell egy professzionális négycsatornás oszcilloszkóp, amely az SDS1104X-E sorozat alá tartozik. A "Super Phospor" funkció kiváló jelképet biztosít nagyon alacsony zajszint mellett, és szinte minden jel dekódolását lehetővé teszi.  Nem csak a szakemberek számára alkalmas!

Részletes információ

Termék részletes leírása

Siglent SDS1104X-E

Ez a négycsatornás modell az "SDS1100X-E" sorozatból egyszerre két csatornán képes mérni . A szonda két ADC-vel rendelkezik, így a mintavételi sebesség csökkenése nélkül egyszerre két csatornán is képes mérni . Ha az összes csatorna aktív, a szonda minden csatornán 500MS/mp sebességgel rendelkezikAz új szoftverfrissítéssel megérkezett a "datalogging" funkció, amely képes akár 1kSa/mp sebességű mintákat mérni és rögzíteni több órán vagy napon keresztül is. Ez a modell akár 100Mhz-es átviteli sebességgel és 14Mpt-tal rendelkezik két aktív csatorna vagy 7Mpt-tal négy aktív csatorna mellett.

Super Phospor

Ez a különleges technológia magas fokú jeltisztaságot és nagyon alacsony zajszintet biztosít. A Super Phospor technológiával csak 500µV-ra van szükség per csatorna. Ez a technológia a processzortól vagy a képernyőtől függetlenül folyamatosan jelet továbbít, és így a normál tartományban nem látható hibákat is érzékeli.

Az eszköz alapfelszerelésében található egy szonda, amely képes az l2C, SPI, UART, RS232, CAN és LIN jelek dekódolására.

Választható kiegészítők

Ez a modell funkciógenerátorral bővíthető, mely 16 csatornás logikai analizátorral és 25 MHz-el bővíti a tartományt. Ez a bővítmény bármikor csatlakoztatható USB-csatlakozón keresztül. A szonda bármikor csatlakoztatható az internethez egy internetkábel vagy egy WiFi dongle segítségével. Ez lehetővé az oszcilloszkóp vezérlését webes felületen keresztül. A szonda SCPI-parancsokkal is vezérelhető. Egyedi árajánlatért kérjük, lépjen kapcsolatba velünk.

Műszaki adatok

Sávszélesség 100 MHz
Csatornák száma 4
Memória 7 Mpts csatornánként (4 csatorna használata esetén)
14 Mpts csatornánként (2 csatorna használata esetén)
Függőleges skála 500 µV/div - 10 V/div
Vízszintes skála 1 ns/div - 100 s/div
Szonda csillapítás 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1,000X, 2,000X, 5,000X, 10,000X
Hullámforma befogási sebesség
100.000 wfm/s (normál), 400,000 wfm/s (szekvenciális üzemmód)
A kiváltó okok típusai Border, slope, pulse width, window, pivot, interval, fade, sample, video
Csatlakoztatás USB Host, USB eszköz, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO), WiFi dongle-on keresztül
Dekódolási opciók IIC, SPI, UART/RS232, CAN, LIN
Kijelző 7" TFT LCD kijelző (800x400)
Méret 325 x 176 x 295 mm
Súly 2,5 kg (3,5 kg a dobozzal együtt)

A csomag tartalma

- Siglent SDS1104X-E oszcilloszkóp
- USB kábel
- 4 passzív szonda
- certifikáció
- tápkábel
- felhasználói útmutató
