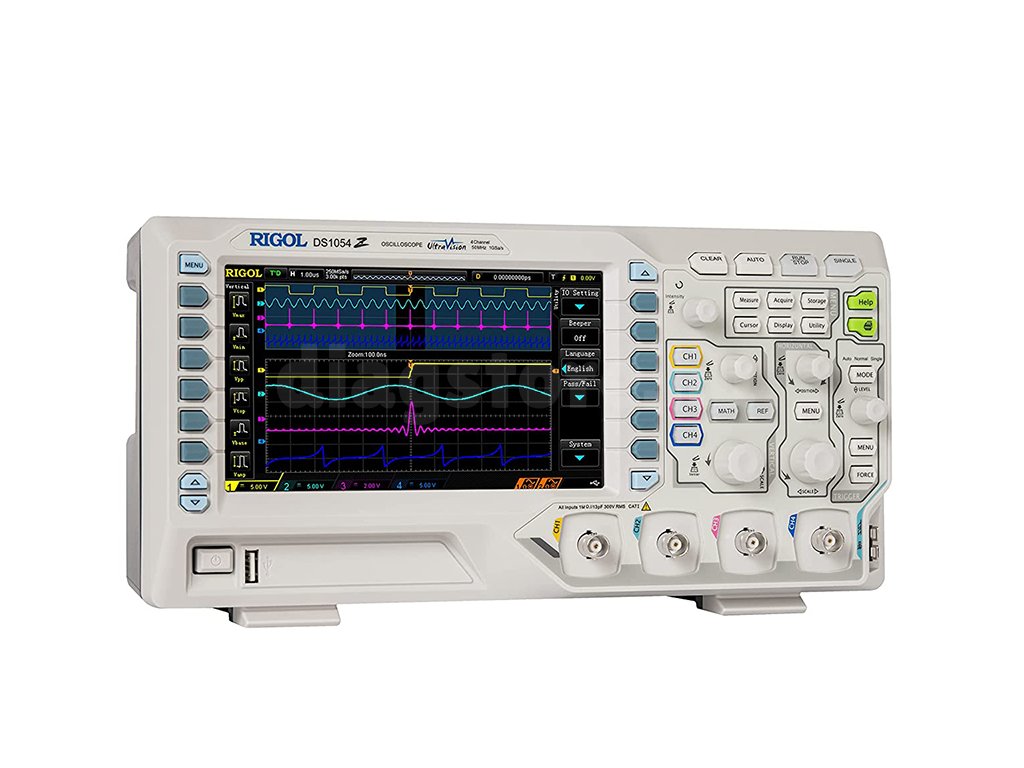

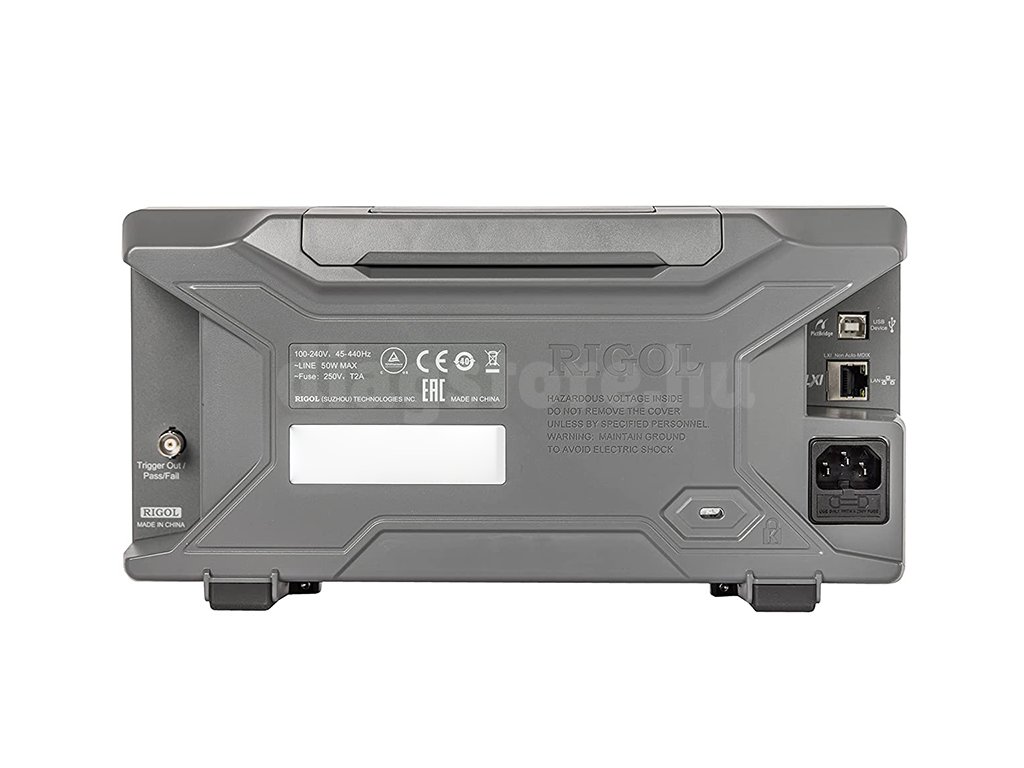

Rigol DS1054Z 4 csatornás oszcilloszkóp
Kód: 1218Termék részletes leírása
A Rigol DS1054Z egy 4-csatornás oszcilloszkóp, amelynek mintavételi sebessége 1GS/s, és memóriája 12 millió pont. A 30 000 hullámforma/másodperc (wfm/s) frissítési sebesség lehetővé teszi a jel gyors elemzését és az esetleges problémák felderítését. A modell átviteli sebessége az aktív csatornák számától függően oszlik meg: 250 MS/s (4 aktív csatorna), 500 MS/s (2 aktív csatorna), 1GS/s (1 aktív csatorna). Az eszköz memóriája 24Mpts, amely négy csatorna között oszlik meg. Az eszköz USB interfésszel van ellátva az adatok PC-re vagy memóriakártyára történő átviteléhez.
Ultra Vision technológia
Az Ultra Vision az intenzitástól függően átfedő jelhatárokat jelenít meg, és akár 24Mpts memóriamélységet biztosít a jelek részletes megjelenítéséhez.
Műszaki adatok
| Memória | 24 Mpts (a csatornák számának megfelelően osztva). |
| Mintavételi sebesség | 250 MS/s (4 aktív csatorna), 500 MS/s (2 aktív csatorna) 1 GS/s (1 aktív csatorna) |
| Kijelző | 7" TFT, 800x480 pixel, 160,000 szín |
| Bemeneti impedancia | 1 MΩ |
| Csatornák száma | 4 |
| Vízszintes skála (bemenet) | 5 ns/div - 50s/div |
| Függőleges érzékenység (bemenet) | 1 mV/div - 10 V/div |
| A/D átalakító | 8 bites felbontás |
| Maximális feszültség | CAT I 300 Vrms, CAT II 100 Vrms, tranziens túlfeszültség 100Vpk |
| Ramp-up idő | DS1104Z: 3.5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Szonda támogatás | 0.1x - 1000x |
| Mért zajérték | 1 mVpp (at 100ms,1mV/div, felvételi hossz: 3Mpts) |
| Csatlakozás | A vagy B típusú USB 2.0, LAN |
| Súly (doboz nélkül) | 3.2 kg |
| Méretek | 313 x 161 x 122 mm |
A csomag tartalma
- Siglent Rigol DS1054Z oszcilloszkóp
- 4 db 1x/10x passzív szonda (150 MHz, RP2200 típus)
- USB kábel
- Tápkábel
- Kézikönyv
Kiegészítő paraméterek
| Kategória: | Oszcilloszkópok |
|---|---|
| EAN vonalkód: | 4016139006819 |
