Owon HDS272 hordozható oszcilloszkóp

Kód: 1200
Márka: Owon
86 800 Ft 68 346 Ft ÁFA nélkül
Megrendelésre készült, 3 napon belül a készleten lesz
Várható kézbesítés:
2024.4.22

Hordozható, kétcsatornás oszcilloszkóp multiméter funkcióval.

Részletes információ

Termék részletes leírása

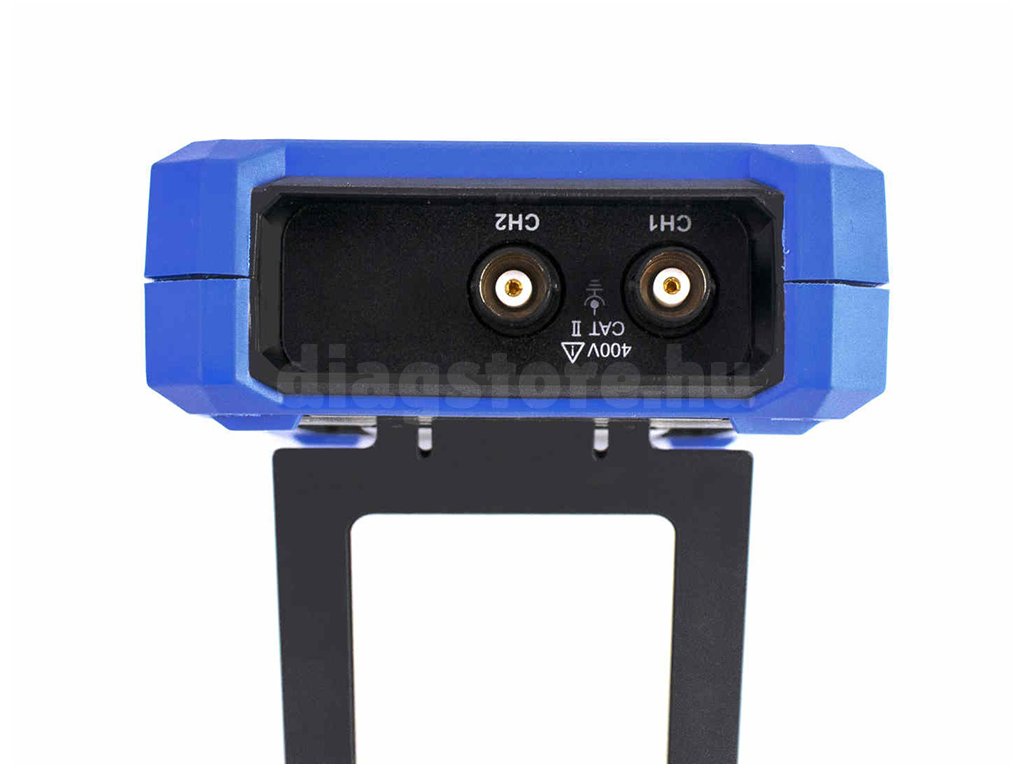

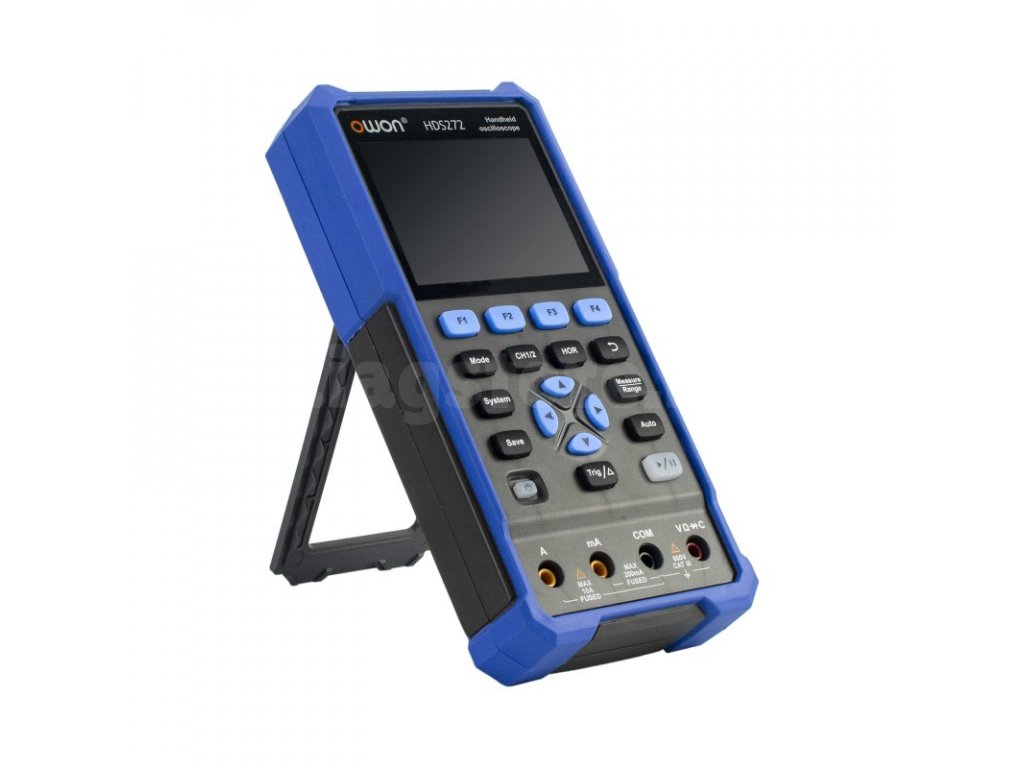

Az Owon HDS272 egy hordozható kétcsatornás oszcilloszkóp, amely multiméterként is használható. A készülék nagy kontrasztú, kültéri használatra alkalmas színes kijelzővel rendelkezik, és két db. 18650-es elemmel működik, ami akár 6 órás folyamatos működést biztosít. Az oszcilloszkópot USB-C kábelen keresztül csatlakoztathatja a számítógéphez, és az Owon szoftverrel használhatja. A készüléket SCPI segítségével vezérelheti, és power bank segítségével is töltheti. A HDS200XXX sorozat nagyobb képernyővel és nagyobb belső memóriával rendelkezik.

A jelek könnyen rögzíthetők és tárolhatók a belső memóriában, amely akár 8000 adatpont tárolására is alkalmas. A hullámformák képként vagy CSV fájlként is menthetők, és könnyen exportálhatók USB-n keresztül számítógépre.

Az oszcilloszkópos üzemmód mellett ez az eszköz 20 000 True-RMS számlálóval rendelkező, teljes értékű multiméterként is használható. Képes feszültség, áram, ellenállás, kapacitás, folytonosság és diódák mérésére. A mért értékek a kijelzőn nagy formátumban jelennek meg, ami megkönnyíti az olvasást és a felismerést. A hagyományos multiméterekhez hasonlóan ez a modell is rendelkezik automatikus tartománymérési funkcióval.

Oszcilloszkóp paraméterek

Mintavételi sebesség 250 MSa/s (egycsatornás)
Mintavételi sebesség 125 MSa/s (kétcsatornás)
Memóriamélység 8 kpts (egycsatornás)
Memóriamélység 4 kpts (kétcsatornás)
8 bites függőleges felbontás
Edge indítása
Hullámforma érzékelési sebesség - 10,000 wfms/s
Ramp-up idő ≤5 ns típus
Függőleges skála 10 mV/div - 10 V/div
Vízszintes skála 5 ns/div - 1000 s/div
Függőleges mérési paraméterek - vmax, vmin, vpp, átlag, amplitúdó
Vízszintes mérési paraméterek - periódus, frekvencia

Műszaki adatok

Oszcilloszkóp paraméterek
Kiválasztási arány 250 MSa/s (egycsatornás)
125 MSa/s (kétcsatornás)
A memória mélysége 8 kpts (egycsatornás)
4 kpts (kétcsatornás)
Függőleges felbontás 8 bit
Trigger típus Edge
A hullámfelület befogási aránya 10 000 wfms/s
A felemelkedés ideje ≤5 ns típus
Függőleges skála 10 mV/div - 10 V/div
Vízszintes skála 5 ns/div - 1000 s/div
Mérési paraméterek (függőleges) Vmax, Vmin, Vpp, átlag, amplitúdó
Mérési paraméterek (vízszintes) Időszak, gyakoriság
Multiméter üzemmód specifikációja
Műszaki adatok Skála Pontosság (legkisebb tartomány)
Egyenfeszültség 0,01 mV - 1000 V ±0,5 % + 5
Váltakozó feszültség 0,01 mV - 750 V ±0,8 % + 5
Egyenáram 10 μA - 10 A ±0,8 % + 2
Váltakozó áram 10 μA - 10 A ±1% + 5
Ellenállási képesség 0,01 Ω - 100 MΩ ±0,8 % + 3
Kapacitás 1 pF - 2 mF ±3% + 10
Egyéb üzemmódok Folyamatossági teszt, dióda teszt
Kijelző 20 000 számláló (multiméter üzemmódban)
3,5" színes LCD kijelző (320 x 240)

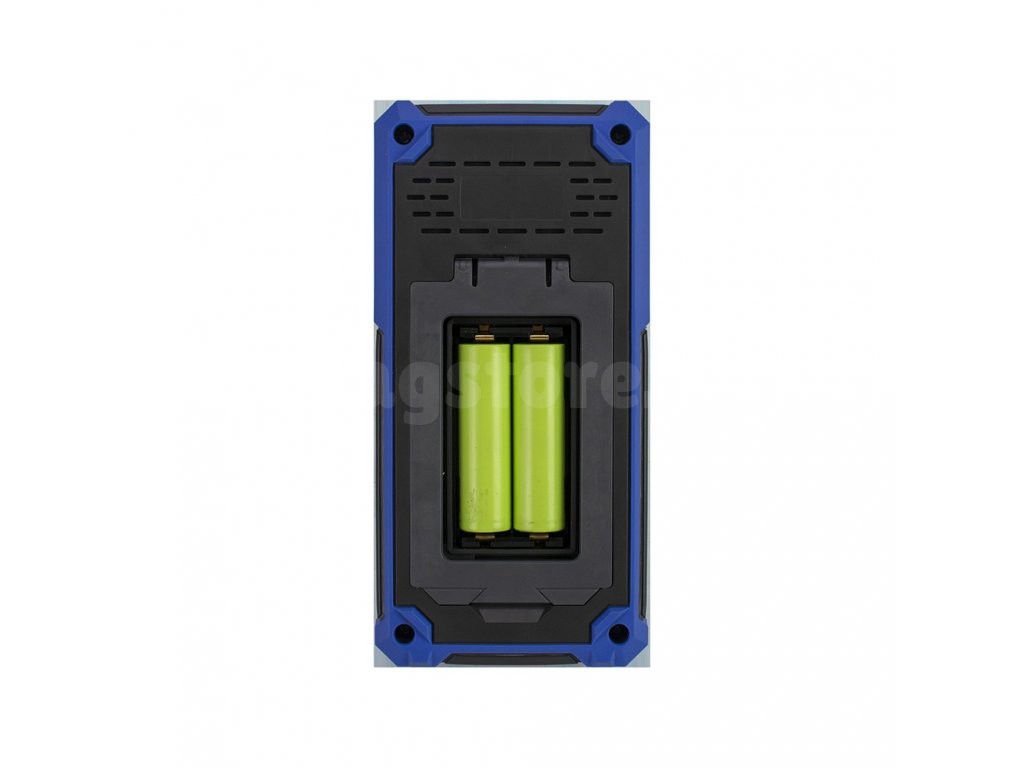

Töltés 2x 18650-es akkumulátor (kb. 6 óra)
Csatlakoztatás USB-C
Méret 198 x 38 x 96 mm LxBxH
Súly 600 g (elemek nélkül)

A csomag tartalma

- Owon HDS272 oszcilloszkóp
- 2 db. 18650 akkumulátor
- USB kábel
- tesztkábel-készlet
- szonda
- BNC kábel
- hálózati adapter
- hordozható tok
- felhasználói útmutató
