OBDStar ECU Master

Termék részletes leírása

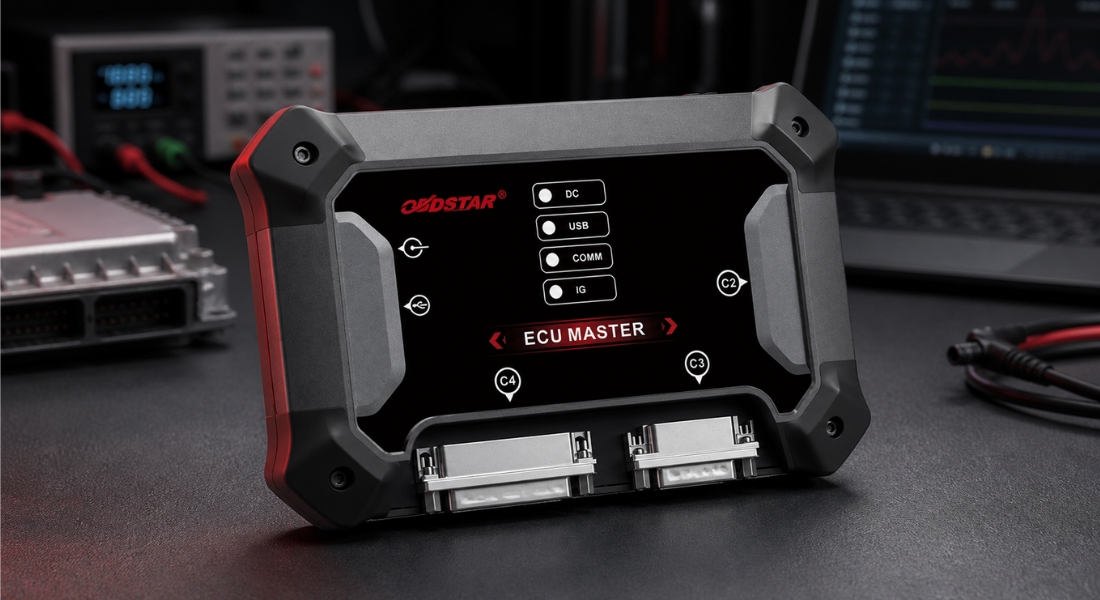

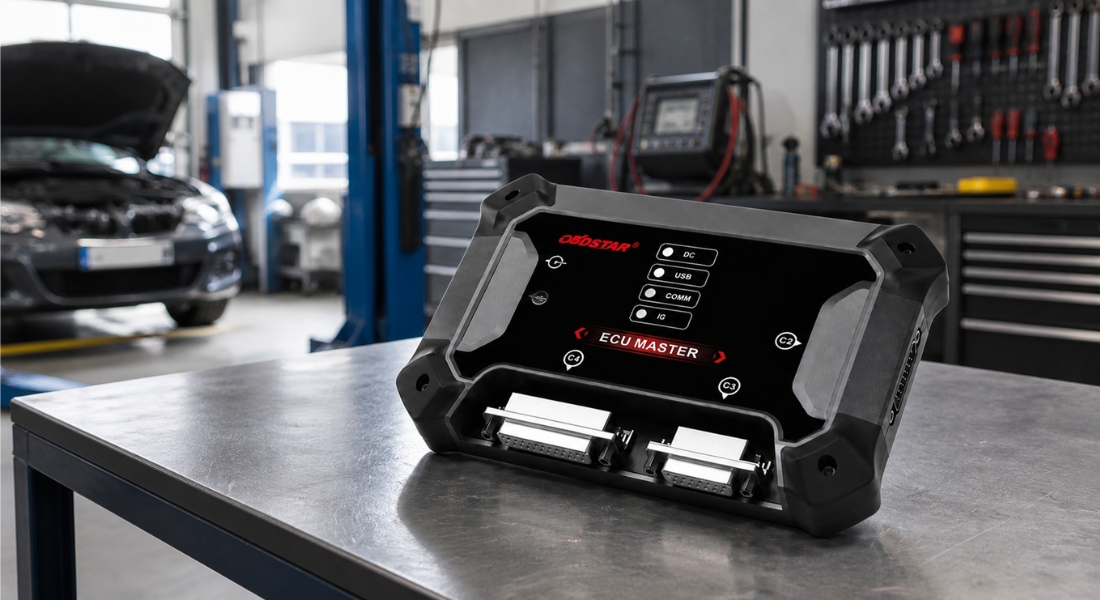

Az OBDSTAR ECU MASTER egy professzionális programozó, amelyet személygépkocsik és elektromos járművek vezérlőegységeinek kezelésére terveztek. A választott változatnak megfelelően lehetővé teszi a vezérlőegységek adatainak olvasását, írását, biztonsági mentését és klónozását, illetve a támogatott SRS- és légzsákmodulok baleset utáni helyreállítását. A készülék támogatja az autóegységek programozásához használt főbb kommunikációs módokat, beleértve az OBD, BENCH, BOOT, JTAG és BDM módokat. A szoftver Windows 10 vagy újabb operációs rendszerrel rendelkező számítógépekre készült. Az ECU MASTER szoftver figyelmeztetéseket jelenít meg a helytelen eljárásokra vonatkozóan, amelyek segítenek csökkenteni a hibák kockázatát az egység csatlakoztatása és programozása során. A támogatott ECU-k és légzsákmodulokhoz opcionális speciális kábelek állnak rendelkezésre, amelyek lehetővé teszik a közvetlen csatlakozást az egyes csapok kézi összekapcsolása nélkül. A készülék USB-kábelen keresztül csatlakozik a számítógéphez. Az egyes műveleteket ezután az áttekinthető OBDSTAR ECU MASTER program segítségével hajtják végre.

A készülék konkrét funkciói a megrendeléskor választott változatnak megfelelően alakulnak. A támogatott egységek márka, modell, gyártási év, egységjelölés és a szoftver aktuális verziója szerint eltérhetnek.

Elérhető változatok

Az OBDSTAR ECU MASTER két különálló szoftverváltozatban kapható. A megrendelés előtt válassza ki a kívánt felhasználási módnak megfelelő változatot:

• A változat – Személygépkocsi ECU: személygépkocsik és elektromos járművek vezérlőegységeinek programozása és klónozása
• D változat – Crash Reset: a támogatott SRS- és légzsák-egységek helyreállítása baleset után

Minden változat eltérő szoftvercsomagot tartalmaz. A készülék elérhető funkciói ezért a megrendeléskor kiválasztott változatnak felelnek meg.

A változat

Az A változat – Személygépkocsi ECU személygépkocsik és kiválasztott elektromos járművek vezérlőegységeinek programozására szolgál. Támogatja az ECM motor-, a TCM sebességváltó- és a BCM karosszéria-vezérlőegységek kezelését, valamint kompatibilis elektromos járművek esetében a BMS akkumulátor- és a VCU vezérlőegységek kezelését is.

Az A változat főbb funkciói

• vezérlőegységek adatainak olvasása és írása
• ECU, TCM és BCM klónozása
• Flash és EEPROM memóriák olvasása és írása
• adatmentés és adatátvitel az eredeti és a csereegység között
• CheckSum automatikus korrekció
• VIN olvasása és írása
• A támogatott egységek Virgin Reset-je
• személyre szabás és adatátvitel
• az immobilizer adatainak konvertálása és dekódolása
• IMMO OFF / ON
• vezérlőegységek térképeinek olvasása és írása
• a támogatott ECU-k fel- és lezárása
• kiválasztott paraméterek kalibrálása
• a kilométer- és üzemidő-számláló kalibrálása a támogatott rendszereknél

Támogatott személygépkocsi-vezérlőegységek

Az A változat több ezer, személygépkocsikban használt vezérlőegység olvasását és írását támogatja. Az ECU konkrét típusától függően elérhetők a klónozás, a VIN-kezelés, a Virgin Reset, az adatátvitel, az ellenőrző összeg korrekciója, az immobilizer adatainak feldolgozása vagy kiválasztott paraméterek kalibrálása.

A támogatott alkalmazások közé tartoznak például a kiválasztott sebességváltó-vezérlőegységek Mercedes-Benz FBS3 és FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai és Kia, a Ford MG1/MD1 motorvezérlőegységek, a Volkswagen-csoport rendszerei, valamint a Bosch, Continental, Delphi, Denso, Siemens és Magneti Marelli gyártók egységei.

Elektromos járművek támogatása

Az A változat magában foglalja az elektromos járművekben használt kiválasztott BMS és VCU egységeket is. A konkrét rendszertől függően a készülék támogatja az adatok olvasását és írását, a klónozást, illetve az adatok átvitelét az eredeti és a csereegység között.

A támogatott alkalmazások közé tartoznak például a Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC és BYD márkájú járművekben használt kiválasztott rendszerek.

D változat

A D változat – Crash Reset az SRS- és légzsák-egységek javításával foglalkozó szakemberek számára készült. A támogatott modulok esetében lehetővé teszi a szükséges adatok kiolvasását, a tárolt ütközési adatok törlését és az egység visszaállítását a visszatartó rendszer aktiválása után.

A D változat főbb funkciói

• SRS- és légzsák-egységek adatainak kiolvasása
• baleset utáni ütközési adatok visszaállítása
• a javított adatok visszaírása a támogatott egységbe
• kiválasztott légzsákmodulok visszaállítása
• munkavégzés a támogatott BENCH, BOOT, JTAG vagy BDM üzemmódok segítségével
• automatikus munkafolyamatok a támogatott egységekhez
• az egység megfelelő csatlakoztatásához szükséges információk
• figyelmeztetés a helytelen munkafolyamatra

A Crash Reset funkció elérhetősége a konkrét gyártótól, a légzsák-egység típusától, a használt processzortól és a szoftver aktuális verziójától függ. A javítás megkezdése előtt javasoljuk, hogy ellenőrizze az adott modult a támogatott egységek aktuális listájában.

Támogatott csatlakozási módok

• OBD – kommunikáció és programozás a jármű diagnosztikai csatlakozóján keresztül
• BENCH – munka a kiszerelt egységgel anélkül, hogy azt fel kellene nyitni
• BOOT – az egység közvetlen olvasása és írása szerviz üzemmódban
• JTAG / BDM – kiválasztott processzorokkal és memóriákkal való munka közvetlen csatlakozáson keresztül

Támogatott kommunikációs protokollok

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• további protokollok a vezérlőegység típusától függően

Szoftverfrissítés

A készülék regisztrációja és aktiválása után 1 évre ingyenes frissítéseket kap. Ezen időszak lejárta után további előfizetés nem kötelező. A gyártó szerint a már letöltött szoftverfunkciók továbbra is használhatók, azonban az előfizetés megújítása nélkül nem lehet új frissítéseket és kiterjesztéseket letölteni.

Műszaki adatok

• Operációs rendszer: Windows 10 és újabb verziók
• Üzemi hőmérséklet: -10 °C és 55 °C között
• Tárolási hőmérséklet: -20 °C és 70 °C között
• Méretek: 176 × 115 × 31 mm

A csomag tartalma

• OBDStar Ecu Master
• szoftverlicenc
• tápegység
• főkábel
• USB-kábel
• BENCH-kábel
• Jumper Wire összekötő kábelkészlet
• 3-in-1 Jumper hosszabbító összekötő kábel
• C4-01 multifunkciós adatolvasó és -író kártya
• C4-10 adapter
• W004 kábel
• W005 kábel
• W006 kábel
• használati útmutató
