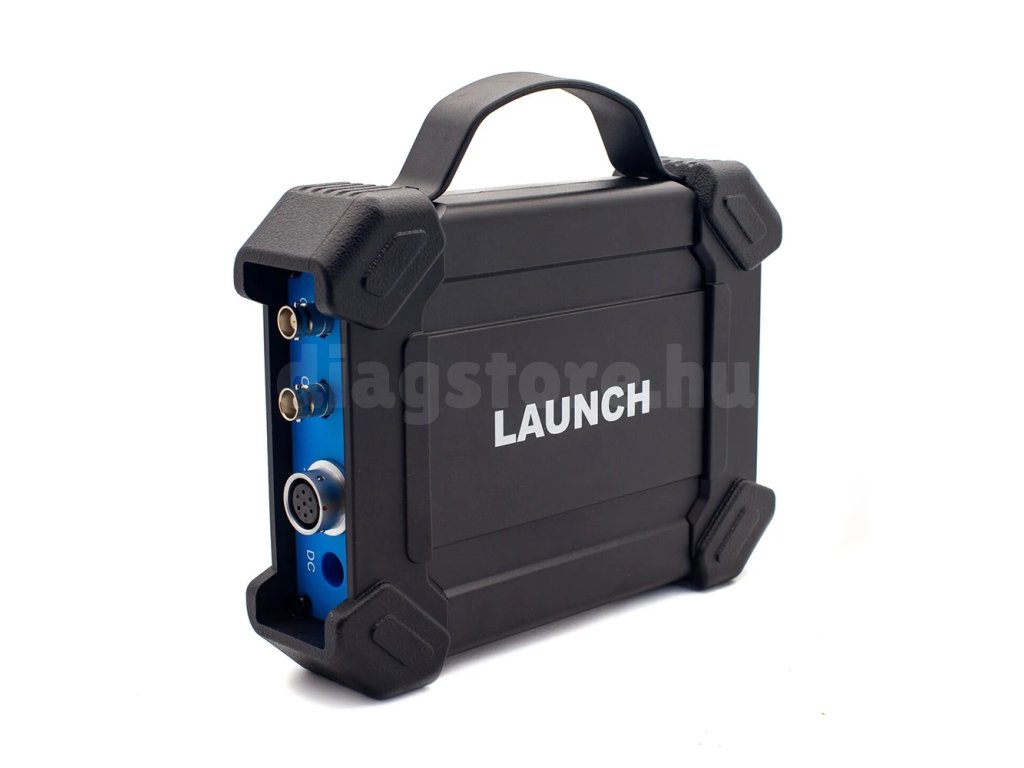

Launch S2-2 Sensor Box

Termék részletes leírása

A Launch S2-2 Sensor Box modult speciálisan járműérzékelők hibáinak diagnosztizálására, tesztelésére és szimulálására tervezték. Segítségével a felhasználók egyszerűen és gyorsan képesek érzékelők diagnosztizálására és szimulálására, ezzel megkönnyítve a vezérlőegység hibáinak feltárását. A készülék multiméter funkcióval is rendelkezik, melynek segítségével feszültség, ellenállás és kapacitás is mérhető. A modul önállóan nem használható, csak a Launch diagnosztikai eszközeivel együtt működik, például a CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5, PAD VII modellekkel.

Főbb jellemzők

• Ellenőrizhető, hogy a vezérlőegység (ECU) maga működik-e vagy sem

• Támogatja az adatok kézi bevitelét

• Az érzékelők működési állapota szimulálható az alkatrészek cseréje nélkül

• Bizonyos speciális érzékelői állapotok is szimulálhatók alkatrészcserék nélkül

• Multiméterként is használható: ellenállás, AC/DC feszültség, kapacitás, frekvencia és impulzusjelek mérése

• Egy kattintással elérhető, áttekinthető menü: érzékelő, beavatkozó, előre definiált/kirajzolt jelalak, idő-alapú jelalak, multiméter, rendszerbeállítások

• Frekvenciamérés

Sensor

Az eszköz „Sensor” (Érzékelő) funkcióval van ellátva, amely mérésre és időzítésre szolgál. A jármű elektronikus vezérlőrendszerének bemeneti jeleit szimulálja, a jármű számítógépe pedig ezek alapján módosítja a motor működési paramétereit.

Action Link

Az autó elektronikus vezérlőrendszerének kimeneti vezérlőjeleit szimulálja, hogy felmérhető legyen a beavatkozók működése.

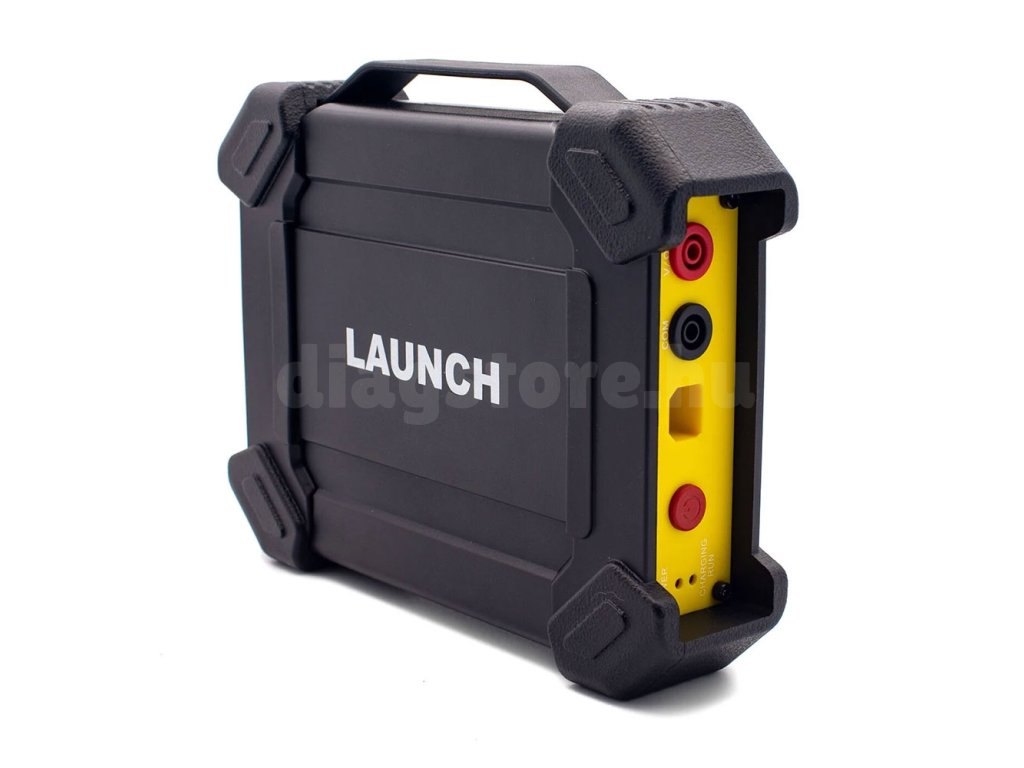

Multiméter

A multiméter funkcióval a felhasználó feszültséget, ellenállást és kapacitást mérhet.

Paraméterek

• Jelalak: 9 választható jelalak közül: pozitív, negatív szinuszhullám, pozitív, negatív négyszögjel, közepes feszültség, egyenes vonal, magas/alacsony feszültségű egyenes vonal, háromszögjel, trapézjel

• Frekvencia: A kiválasztott jelalak frekvenciájának beállítása

• Amplitúdó: A kiválasztott jelalak amplitúdójának beállítása

• Eltolás: A kiválasztott jelalak eltolásának beállítása

• Fázis: A kiválasztott jelalak fázisának beállítása

• Kitöltési tényező: A kiválasztott jelalak kitöltési tényezőjének beállítása

• Jel szinkronizálás: Lehetővé teszi, hogy a CH1 és CH2 csatornák egyszerre küldjenek jelet

Kézi jelalak szerkesztés

• Képkockák száma összesen: 1–3 (választható). Meghatározza a kimeneti pontok számát

• Általánosságban egyetlen jelalak 100 pontból áll. Az 1–3 érték azt jelenti, hogy 100, 200 vagy 300 pontból álló jelalak hozható létre.

• Képkocka szerkesztése: a képkockák szerkesztésére szolgál – egyetlen képkockát vagy az összeset szerkesztheted

• Jelalak: Választható előre beállított jelalak, amely elhelyezhető a kézi rajzfelületen
• Frekvencia: A hullámhossz megjelenítéséhez használható. Egy képkocka frekvenciája alapján számol (ha 3 képkockás a kimenet, akkor az össz. frekvencia: frekvencia / 3)

• Amplitúdó: A kimeneti jelalak amplitúdója

• Eltolás: A kimeneti jelalak eltolása

Műszaki paraméterek

Érzékelő modul

• Csatornák száma: 2

• Pontosság: 1

• Amplitúdótartomány: 0 – 20 V

• Maximális kimeneti áram: 20 mA

• Előre beállított frekvenciatartomány: 0 – 20 kHz

• Négyszögjel impulzusfrekvencia: 0 – 15 kHz

• Négyszögjel kitöltési tényező: 0 – 100%

• Tápellátás: Érzékelőszimulátor kimenet/max. áram 20 mA (az eszköz akkumulátorról működik) – szolenoid vezérlés, gyújtótekercs / kimeneti áram 2A (külső tápról)

• USB: USB 2.0 type B (töltési és 5 V-os tápellátási funkcióval)

• Támogatott DC feszültségszimuláció

• Támogatott rögzített frekvenciájú szimuláció

• Támogatott előre definiált jelalak szimuláció

• Támogatott kézi jelalak szimuláció

• Jelgenerátor interfész: 2

• Külső tápbemeneti csatlakozó: 1

• Szolenoid csatlakozó: 1

• Multiméter interfész: 2

• Üzemi hőmérséklet: 0 °C – 50 °C

• Tárolási hőmérséklet: -30 °C – 70 °C

Multiméter

• DC feszültség: 0 V – 700 V

• AC feszültség: 0 V – 700 V

• Ellenállás: 0 Ω – 40 MΩ

• Kapacitás: 0 F – 100 µF (max. mérési idő: 30 s)

• Dióda: 0 V – 1,5 V

• Folytonosságvizsgálat: Hangjelzés 30 Ω alatt

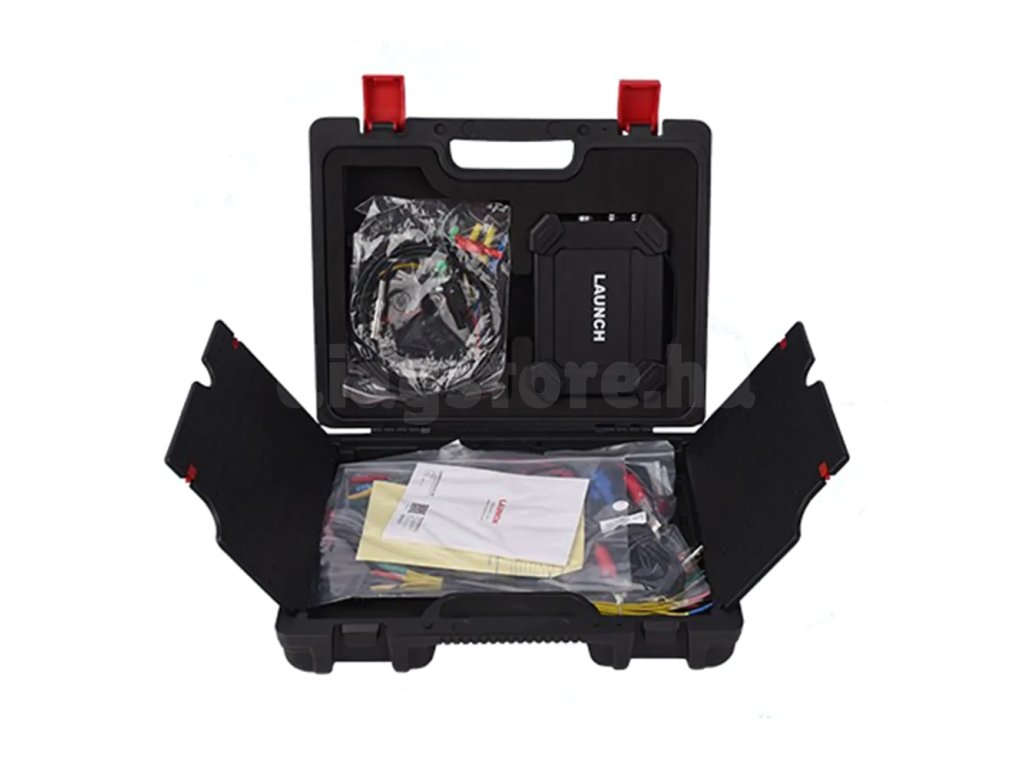

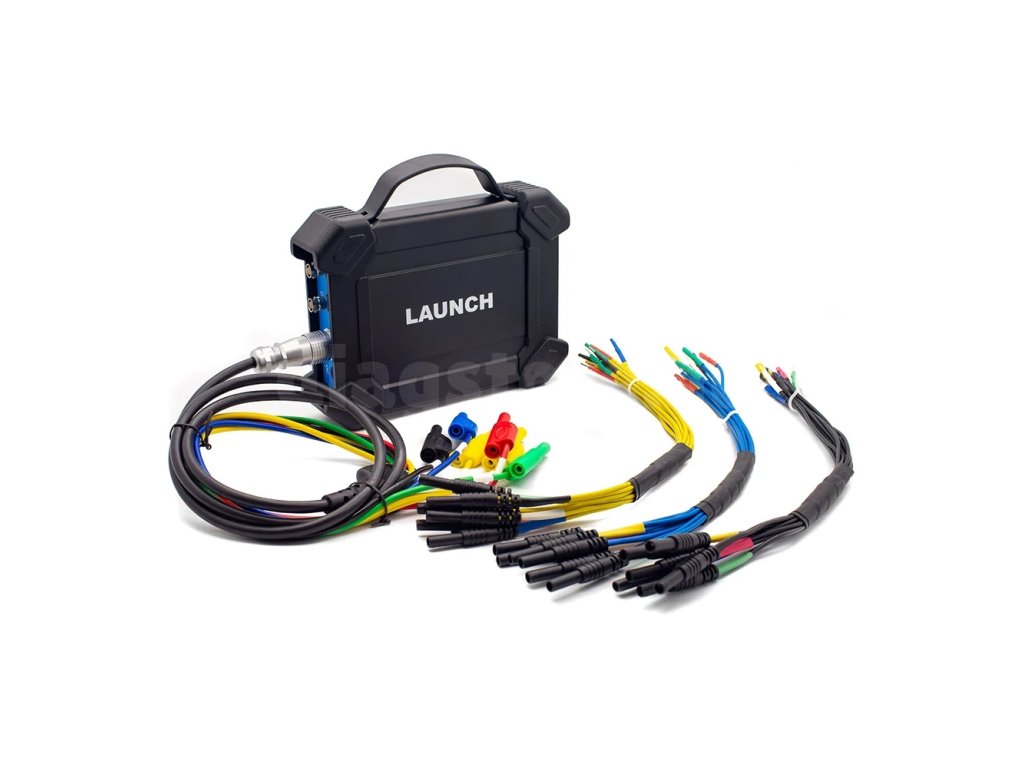

Csomag tartalma

• Launch S2-2
• 2× HT30 mérővezeték
• 7 tűs interfészkábel

• Akkumulátorsarus kábel

• USB kábel

• 3× 6-os elosztókábel

• 2× multiméter mérőcsúcs (fekete + piros)

• Kampós mérőfej készlet

• Töltőadapter
